超音速APS

工作原理

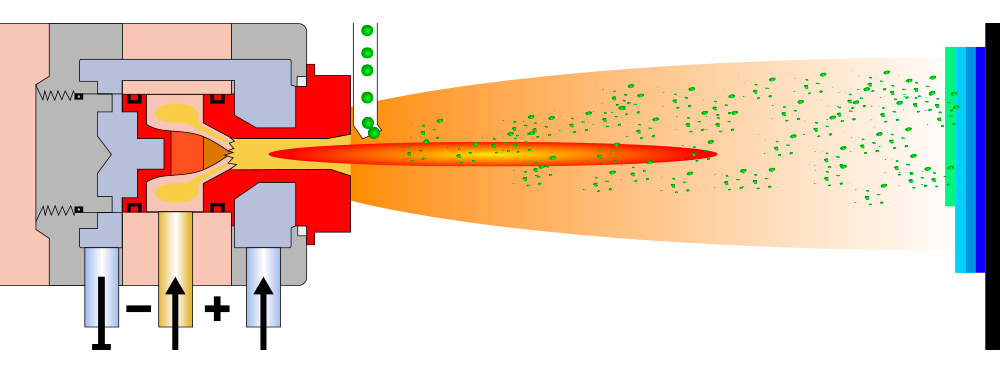

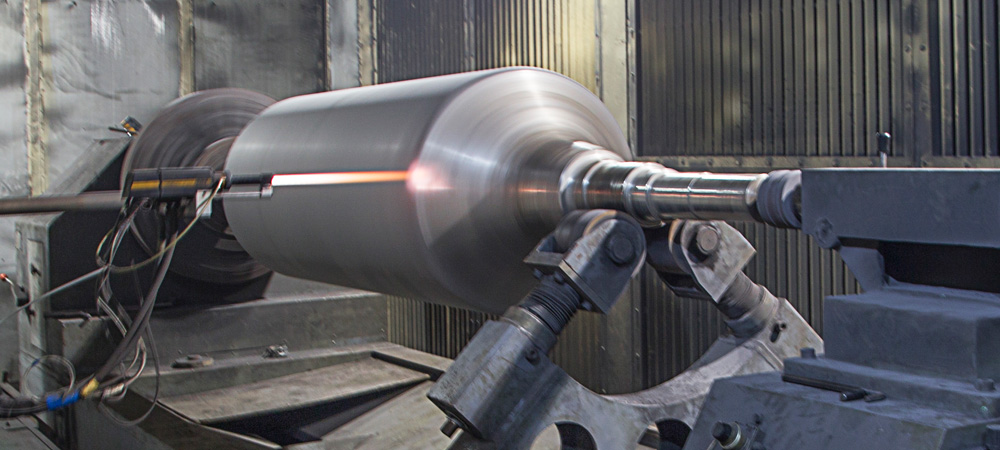

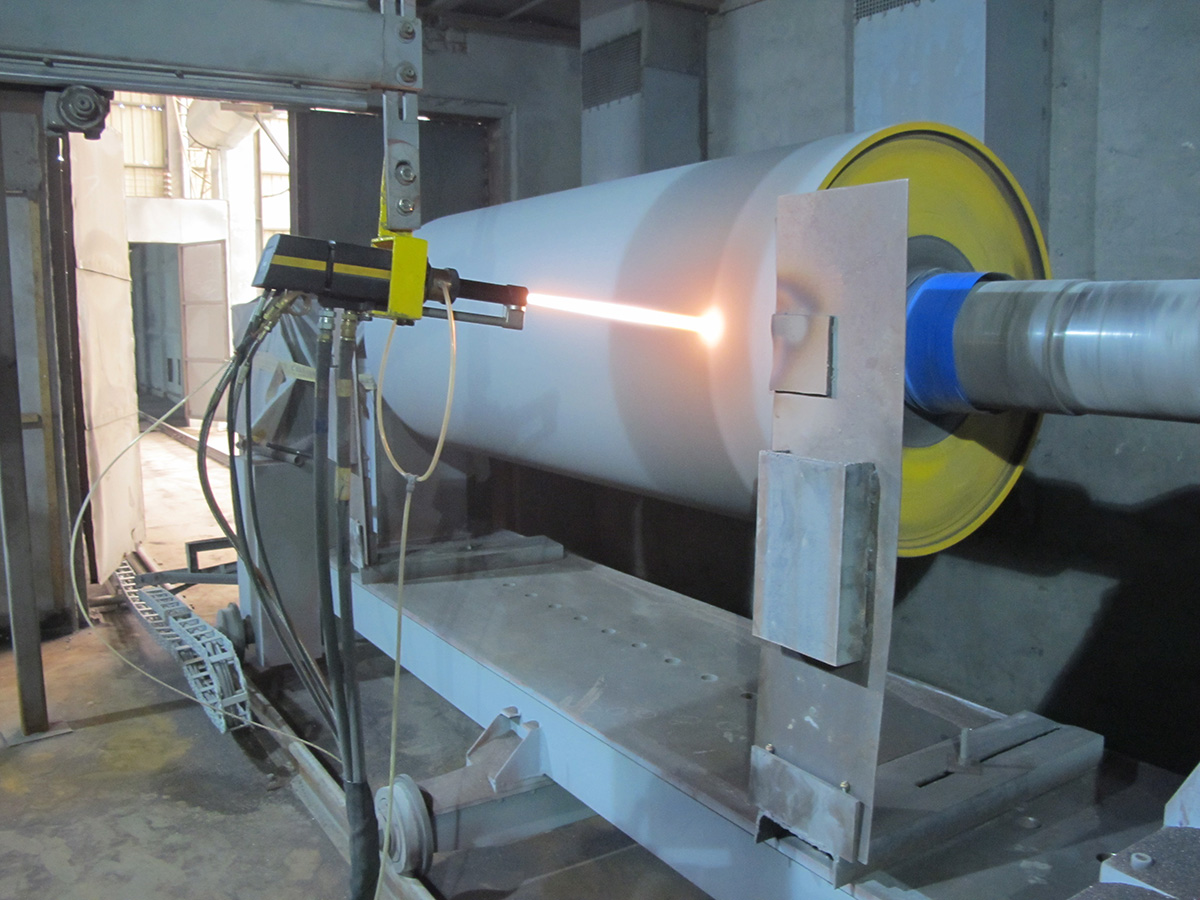

等离子喷枪的喷嘴（阳极）和电极（阴极）分别接电源的正、负极，在喷嘴和电极之间通入等离子气体，借助高频火花引燃电弧。电弧将气体加热并使之电离，产生等离子体，气体受热膨胀后由喷嘴喷出，形成高温、高速等离子射流。通过送粉器将粉末从喷嘴内（内送粉）或外（外送粉）送入等离子射流中，粉末被加热到熔化或半熔化状态，并被等离子射流加速，以一定速度喷射到经过预处理的基体表面形成涂层。

设备构成

喷枪：实际上是一个非转移弧等离子发生器，是最关键的部件，其上集中了整个系统的电，气，粉，水等。
电源：用以供给喷枪直流电。通常为全波硅整流装置。
送粉器：用来贮存喷涂粉末并按工艺要求向喷枪输送粉末的装置。
热交换器：主要用以使喷枪获得有效的冷却，达到使喷嘴延寿的目的。
供气系统：包括工作气和送粉气的供给系统。
控制器：用于对水，电、气、粉的调节和控制。工件转动和喷枪移动系统。

涂层特性：

采用SG100高速等离子喷涂系统制作的涂层有如下特点：

• 火焰温度高。其中心温度可达30000°k，喷嘴出口的温度可达15000～20000°k，基本可以融化所有粉末。
• 氧化物少。等离子火焰气流气氛可控，采用还原性H2和惰性气体Ar为工作气体，这样能保护喷涂粉末不被氧化。；
• 涂层均匀。粉末沿径向送粉送入燃烧室，粉末在火焰中停留时间相对较长，能充分熔融，粉末颗粒受热均匀后形成集中喷射束流；
• 涂层与基体结合强度高，加速后的粉末高，能获得较大的动能，涂层结合强度可达50-70MPa；
• 涂层致密，孔隙率小于1~10%；
• SG100 型等离子喷涂系统可以Al2O3、Cr2O3、ZrO2、TiO2、MCrAlY等不同材料，可以制备与LCO-17、LCO-56、DPC-74等性能相当金属的陶瓷涂层。

---

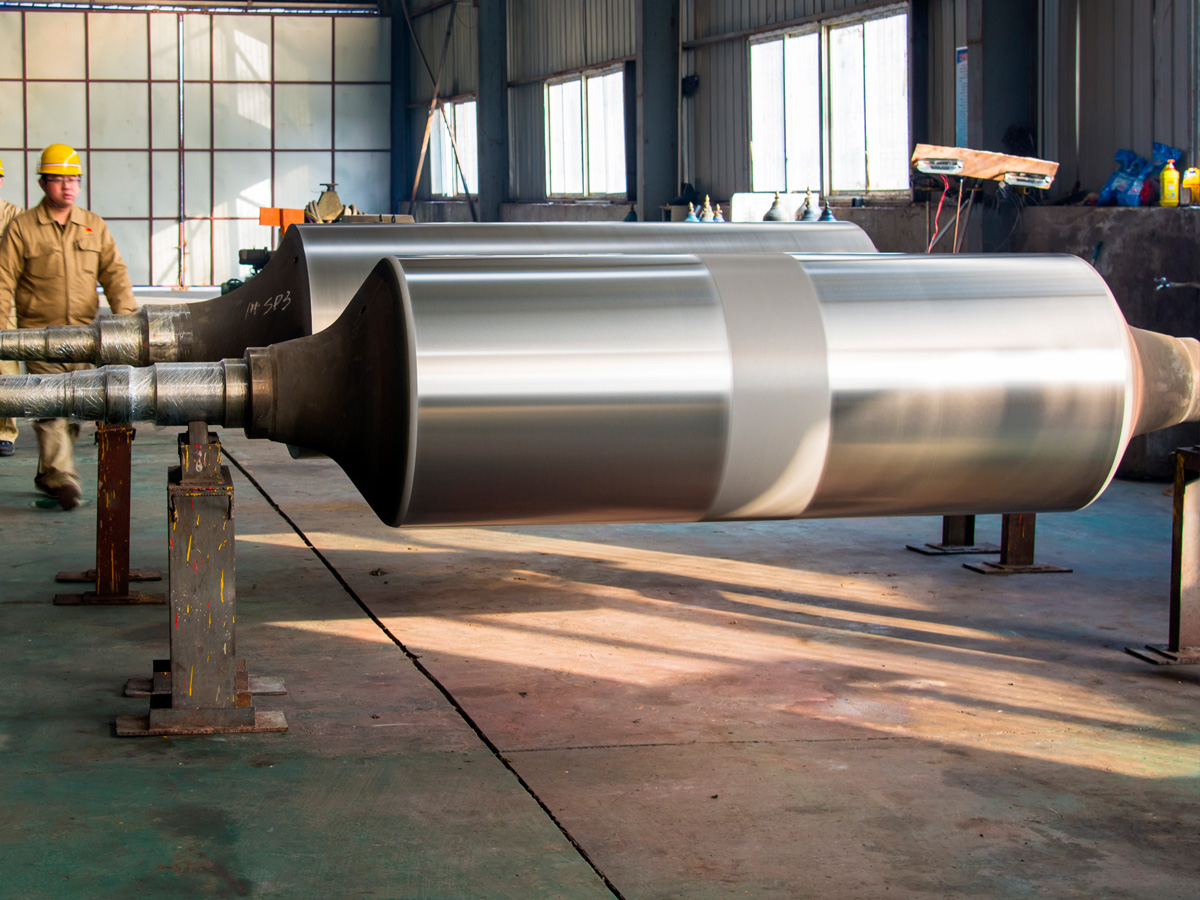

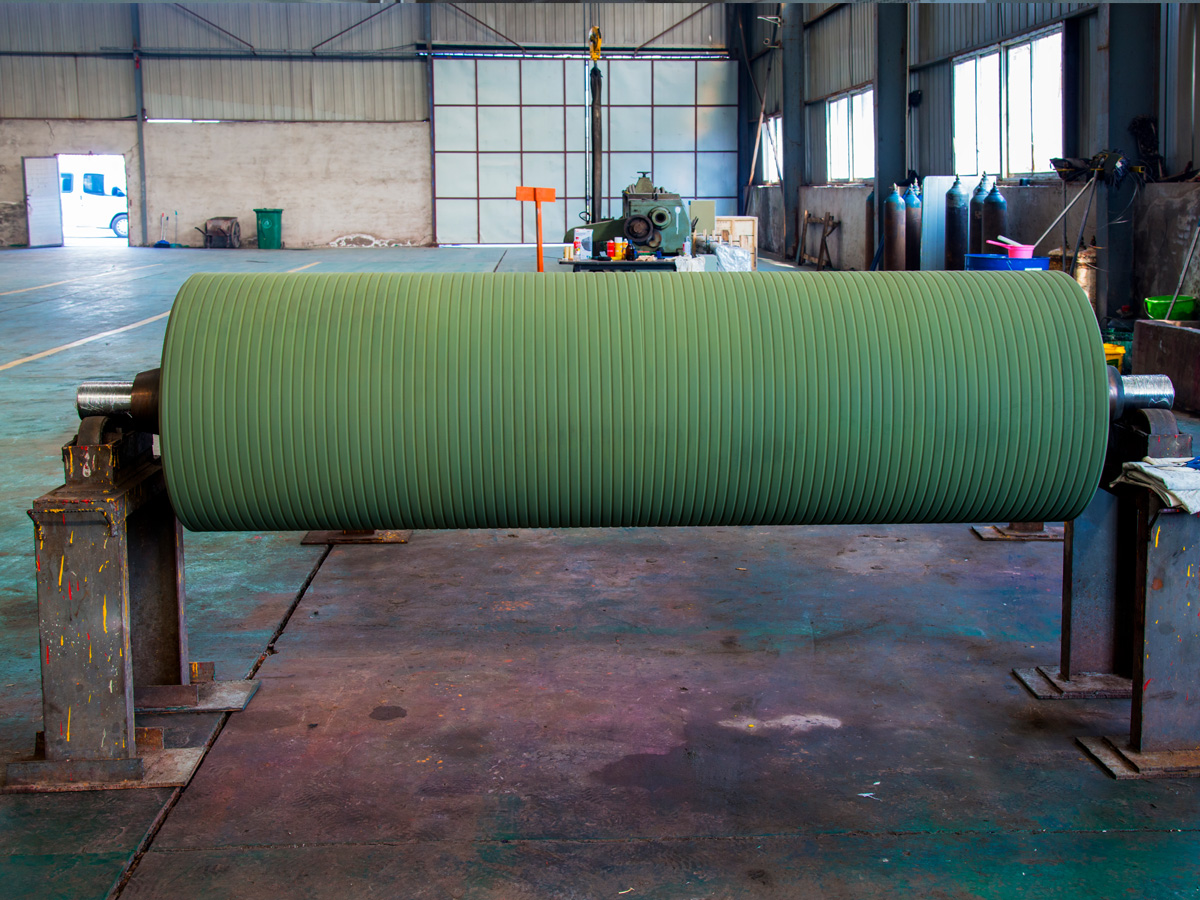

主要产品: 喷涂钢厂的高温段炉辊 造纸机械的网纹辊 夹送辊 ...
